Το σκυρόδεμα
Οι Κατηγορίες Σκυροδέματος βασίζονται στην χαρακτηριστική
κυλινδρική αντοχή fck προσδιοριζόμενη
στις 28 ημέρες με μέγιστη επιτρεπόμενη τιμή την Cmax=90 [EC2, 3.1.2(2)A].
Οι χαρακτηριστικές αντοχές fck
και τα αντίστοιχα μηχανικά χαρακτηριστικά που απαιτούνται κατά το σχεδιασμό
δίνονται στον πίνακα 1-1 [EC2,
3.1.2(3)] & [EN 206-1].
|
Πίνακας 1-1: Χαρακτηριστικά αντοχής και παραμόρφωσης σκυροδέματος [EC2, 3.1.3]
|
|
Κατηγορία
|
C12/15
|
C16/20
|
C20/25
|
C25/30
|
C30/37
|
C35/45
|
C40/50
|
C45/55
|
C50/60
|
C55/67
|
C60/75
|
C70/85
|
C80/95
|
C90/105
|
|
fck (MPa)
|
12
|
16
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
55
|
60
|
70
|
80
|
90
|
|
fck,cube (MPa)
|
15
|
20
|
25
|
30
|
37
|
45
|
50
|
55
|
60
|
67
|
75
|
85
|
95
|
105
|
|
fcm (MPa)
|
20
|
24
|
28
|
33
|
38
|
43
|
48
|
53
|
58
|
63
|
68
|
78
|
88
|
98
|
|
fctm (MPa)
|
1,6
|
1,9
|
2,2
|
2,6
|
2,9
|
3,2
|
3,5
|
3,8
|
4,1
|
4,2
|
4,4
|
4,6
|
4,8
|
5,0
|
|
fctk,0.05 (MPa)
|
1,1
|
1,3
|
1,5
|
1,8
|
2,0
|
2,2
|
2,5
|
2,7
|
2,9
|
3,0
|
3,1
|
3,2
|
3,4
|
3,5
|
|
fctk,0.95 (MPa)
|
2,0
|
2,5
|
2,9
|
3,3
|
3,8
|
4,2
|
4,6
|
4,9
|
5,3
|
5,5
|
5,7
|
6,0
|
6,3
|
6,6
|
|
Ecm (GPa)
|
27
|
29
|
30
|
31
|
33
|
34
|
35
|
36
|
37
|
38
|
39
|
41
|
42
|
44
|
|
εc1 (‰)
|
1,8
|
1,9
|
2,0
|
2,1
|
2,2
|
2,25
|
2,3
|
2,4
|
2,45
|
2,5
|
2,6
|
2,7
|
2,8
|
2,8
|
|
εcu1 (‰)
|
3,5
|
3,2
|
3,0
|
2,8
|
2,8
|
2,8
|
|

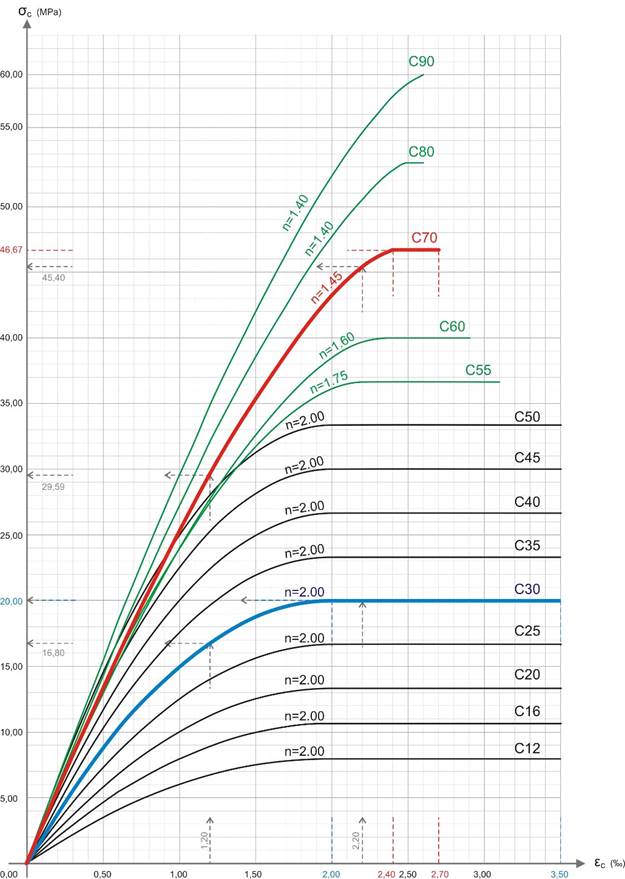

εc2 (‰)
|
2,0
|
2,2
|
2,3
|
2,4
|
2,5
|
2,6
|
|
εcu2 (‰)
|
3,5
|
3,1
|
2,9
|
2,7
|
2,6
|
2,6
|
|
n
|
2,0
|
1,75
|
1,6
|
1,45
|
1,4
|
1,4
|
|
εc3 (‰)
|
1,75
|
1,8
|
1,9
|
2,0
|
2,2
|
2,3
|
|
εcu3 (‰)
|
3,5
|
3,1
|
2,9
|
2,7
|
2,6
|
2,6
|
Ο χάλυβας
Οι κατηγορίες χάλυβα βασίζονται στη χαρακτηριστική αντοχή
διαρροής fyk και στην
κατηγορία ολκιμότητας A, B, C. Η χαρακτηριστική αντοχή fyk των χαλύβων
πρέπει να κυμαίνεται μεταξύ 400
και 600 MPa [EC2, 3.2.2(3)A].
Χάλυβας B500c, σημαίνει χάλυβας
σκυροδέματος με αντοχή διαρροής 500 MPa, κατηγορίας ολκιμότητας C, που σημαίνει ότι
έχει αντοχή θραύσης fyt, η οποία βρίσκεται ανάμεσα στα όρια
1.15fyk ≤ fyt < 1.35fyk και χαρακτηριστική
ανοιγμένη παραμόρφωση στη μέγιστη δύναμη, εuk ≥ 75‰.
Για αντισεισμικές κατασκευές Κατηγορίας Πλαστιμότητας Υψηλή
(ΚΠΥ) ο χάλυβας πρέπει να είναι κατηγορίας C [EC8, §5.5.1.1(3)P], οπότε μπορεί να λαμβάνεται
εuk = 75‰ και εud = 0.9 × εuk = 67.5‰,
εφόσον δεν αναφέρεται άλλη τιμή στο εθνικό προσάρτημα.
Για αντισεισμικές κατασκευές Κατηγορίας Πλαστιμότητας Μέση
(ΚΠΜ) ο χάλυβας πρέπει να είναι κατηγορίας C, ή
τουλάχιστον κατηγορίας B [EC8, §5.4.1.1(3)P].
Για κατηγορία C μπορούν να λαμβάνονται οι
προηγούμενες τιμές και για κατηγορία B
μπορεί να λαμβάνεται εuk = 50‰ και εud = 0.9 × εuk = 45.0‰, εφόσον δεν αναφέρεται άλλη τιμή στο εθνικό
προσάρτημα.
Πίνακας 1-2: Ιδιότητες οπλισμού [EC2, §3.2.7] σε συνδυασμό με [EC2, §C.1]
|
Μορφή προϊόντος
|
Ράβδοι και ράβδοι που προέρχονται από κουλούρες
|
Πλέγματα
|
Απαίτηση ή
πιθανότητα μη συμμόρφωσης (%)
|
|
Κατηγορία
|
A
|
B
|
C
|
A
|
B
|
C
|
-
|
|
Χαρακτηριστική αντοχή διαρροής
fyk ή f0,2k (MPa)
|
400 έως 600
|
5,0
|
|
Ελάχιστη τιμή του k = (ft/fy)k
|
≥ 1,05
|
≥ 1,08
|
≥ 1,15
< 1,35
|
≥ 1,05
|
≥ 1,08
|
≥ 1,15
< 1,35
|
10,0
|
|
Χαρακτηριστική ανηγμένη παραμόρφωση στη μέγιστη δύναμη, εuk (%)
|
≥ 2,5
|
≥ 5,0
|
≥ 7,5
|
≥ 2,5
|
≥ 5,0
|
≥ 7,5
|
10,0
|
|
Καμψιμότητα
|
Δοκιμή Κάμψης/Ανάκαμψης
|
-
|
-
|
|
Διατμητική αντοχή
|
-
|
0,3 A fyk
(A είναι η επιφάνεια της ράβδου)
|
Ελάχιστη
|
|
Μέγιστη απόκλιση από την ονομαστική μάζα
μεμονωμένη ράβδος (%)
|
Ονομαστική διάμετρος ράβδου (mm)
≤ 8
> 8
|
± 6,0
± 4,5
|
5,0
|
