pi-DESIGN


Τι είναι το pi-DESIGN

Το pi-design είναι μια εφαρμογή για εξελιγμένο σχεδιασμό στοιχείων από οπλισμένο σκυρόδεμα (κολώνες, δοκάρια, πλάκες ) που καταπονούνται από αξονικές δυνάμεις (N) και αξονικές ή διαξονικές  (Mx and My) ροπές, σύμφωνα με τους ευρωκώδικες (EC2).

Τι κάνει:

Υπολογίζει τον αναγκαίο οπλισμό ή τη ροπή αντοχής (με δεδομένο τον οπλισμό) μιας ή περισσότερων διατομών. Βρίσκει αλγοριθμικά την ακριβή λύση και την εκτυπώνει   αναλυτικά.





Έπειτα τη σχεδιάζει αναλυτικά σε 2D και σε 3D το οποίο με τη χρήση ειδικών γυαλιών δείχνει στερεοσκοπικό.







Η εφαρμογή υποστηρίζει:

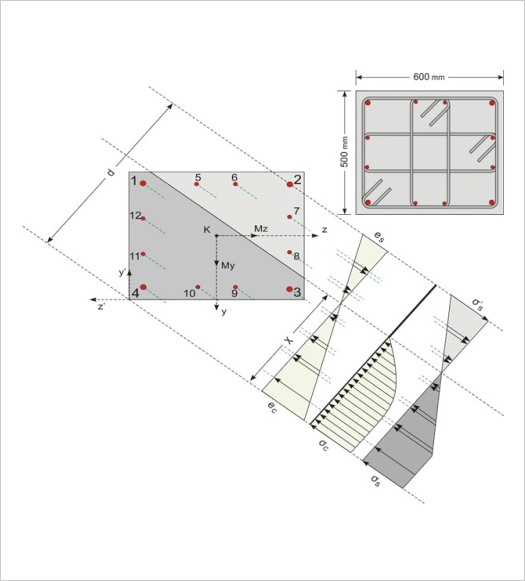

- Υποστυλώματα διατομής: ορθογωνικής, γάμμα, ζήτα, ταυ, κυκλική, τετράπλευρη, Π και ασανσέρ, με συγκεντρωμένους και διανεμημένους οπλισμούς, σε μονοαξονική και διαξονική κάμψη.

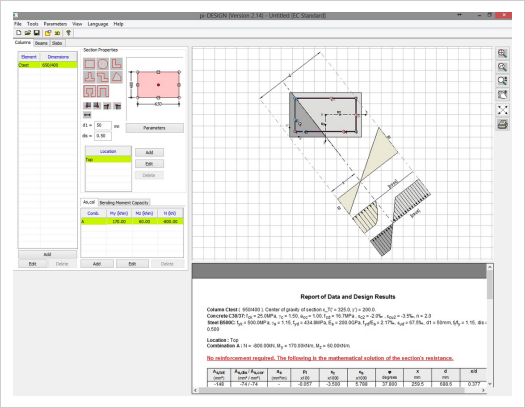

C1, Συνδυασμός A: Nd=-800kN, Myd=170kNm Mzd=60kNm As,cor=39.12cm2 [ρl=1.304%, εc=-3.50‰ εs=1.55‰, φ=52.07?, x=0.481m]

- Δοκούς διατομής: ορθογωνικής, πλακοδοκού και γιώτα, με εφελκυόμενο και θλιβόμενο οπλισμό.

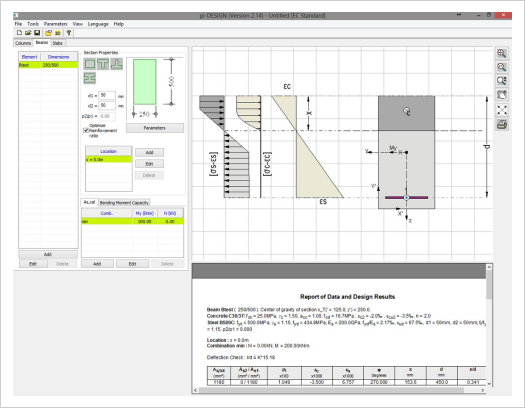

B2, θέση: x=3.0m, Συνδυασμός: max, Nd=-100kN Md=350kNm As,tot=25.77cm2 (As2/As1=3.26/22.51) [ρl=2.062%, εc=-3.50‰, εs=2.17‰, x/d=0.617]

- Πλάκες με απλό και διπλό οπλισμό.

  •
  •

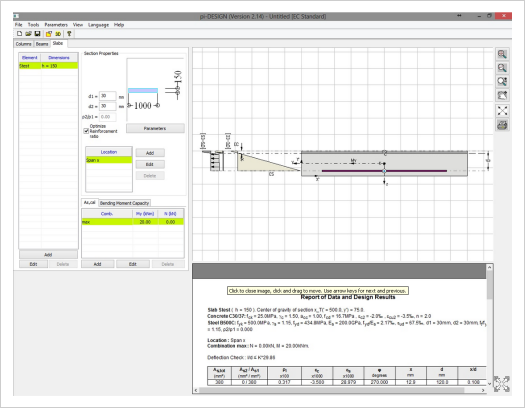

S1, θέση: άνοιγμα, Md=20.18kNm As=3.175cm2 [ρl=0.187%, εc=-3.50‰, εs=40.86‰, x/d=0.079]

- Συνδεσιμότητα:

  • Συνδέεται αμφίπλευρα μέσω τυποποιημένων αρχείων μορφής XML.
  • Η εφαρμογή μπορεί να διαβάσει τα στοιχεία διαστασιολόγησης ενός ή όλων των ορόφων ενός κτιρίου.

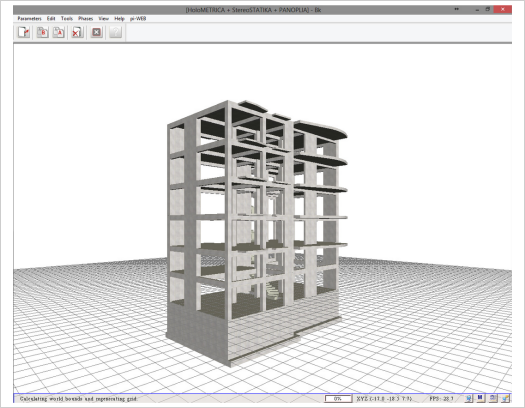

 Διάφορα προγράμματα, όπως για παράδειγμα το HoloBIM, μπορεί να δημιουργήσει αυτόματα το αρχείο σύνδεσης με το pi-DESIGN.

-Κανονισμοί :EKOS 2000, EC2

- Παράμετροι:

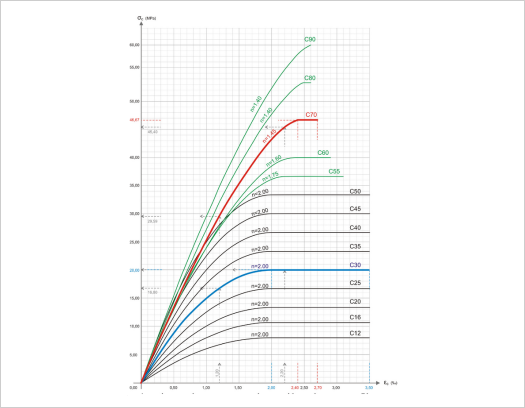

  • Παραμετρική γενικευμένη εκθετική καμπύλη τάσεων – παραμορφώσεων σκυροδέματος.

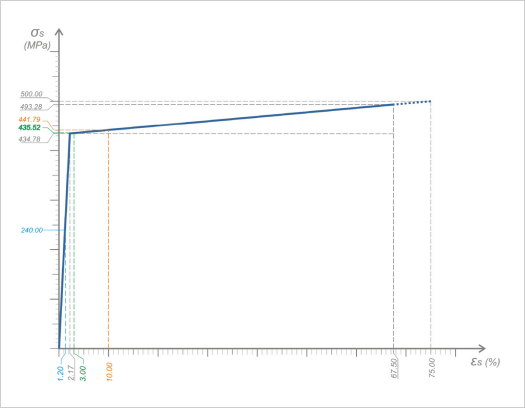

  • Διγραμμικό διάγραμμα τάσεων – παραμορφώσεων χάλυβα.

-Σκυρόδεμα: από C12 έως C90



-Όλες τις ποιότητες χάλυβα



Παρακολουθείστε ένα βίντεο παρουσίασης της εφαρμογής pi-DESIGN




Στο εγχειρίδιο χρήσης περιγράφεται η χρήση της εφαρμογής και εξηγούνται οι διαθέσιμες παράμετροι με εικόνες και παραδείγματα για πιο εύκολη κατανόηση. Πατώντας πάνω στον παρακάτω σύνδεσμο μπορείτε να διαβάσετε το εγχειρίδιο χρήσης του pi-DESIGN.

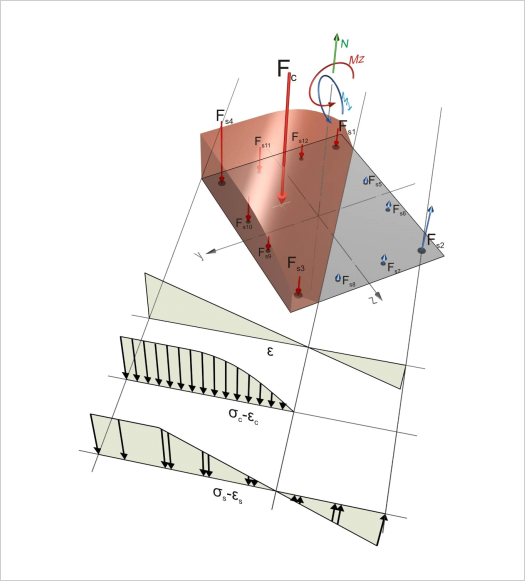

Το φυλλάδιο επιστημονικής τεκμηρίωσης εξηγεί αναλυτικά τις υπολογιστική μεθοδολογία που χρησιμοποιείται για την επίλυση των προβλημάτων κάμψης. Με μερικά πρακτικά παραδείγματα εξηγείται όχι μόνο η χρήση του προγράμματος αλλά και το πρόβλημα της κάμψης. Πατώντας πάνω στον παρακάτω σύνδεσμο μπορείτε να διαβάσετε το εγχειρίδιο επιστημοβικής τεκμηρίωσης του pi-DESIGN.
