Στοιχείο Ο.Σ. σε κατάσταση αστοχίας και στα δύο περισφιγμένα του άκρα
Η περίπτωση της αστοχίας διαφέρει ριζικά από την περίπτωση της διαρροής, επειδή η αστοχία δεν ανάγεται σε μία κατάσταση σε όλο το μήκος του στοιχείου, όπως συμβαίνει στην περίπτωση της διαρροής. Ανάγεται στον συνδυασμό δύο καταστάσεων: μίας κατάστασης αστοχίας u και μίας κατάστασης διαρροής y.

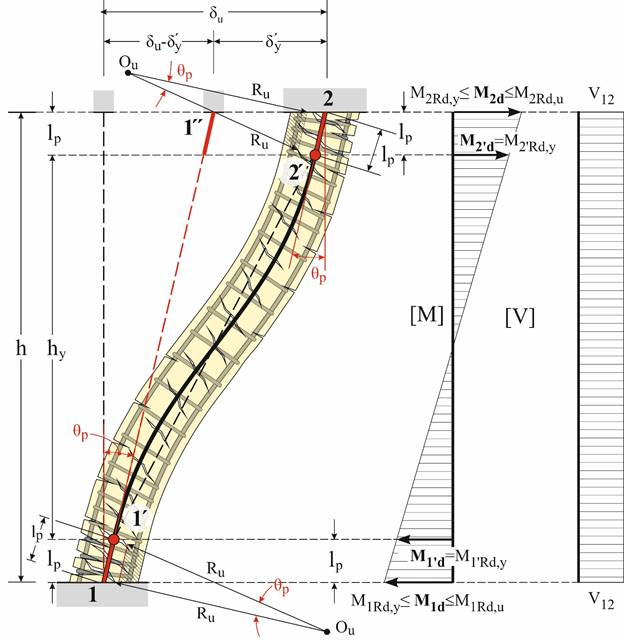

Εικόνα 2-10: Οριακή κατάσταση αστοχίας
Η πλαστιμότητα είναι συγκεντρωμένη στις δύο ακραίες περιοχές, σε μήκη lp, ενώ η υπόλοιπη διατομή ύψους hy βρίσκεται σε οριακή κατάσταση διαρροής, άσχετα αν υπάρχει περίσφιγξη σε μεγαλύτερο μήκος από το lp.
Στην εικόνα, οι παραμορφώσεις είναι σε μεγέθυνση, ενώ οι ακτίνες καμπυλότητας είναι σε σμίκρυνση.
Στην υποθετική περίπτωση που το τμήμα 1’,2’ ήταν άκαμπτο, η παραμόρφωση της ράβδου 1,2 θα ήταν η 1’’,2’.
Η ροπή αντοχής σε κατάσταση αστοχίας MRd,u δημιουργεί την εκκίνηση αστοχίας στα σημεία 1 και 2, η οποία συνεχίζεται μέχρι τα σημεία 1’ και 2’, στα οποία αρχίζει η κατάσταση διαρροής που αντιστοιχεί σε ροπή αντοχής MRd,y.
