1ο-παράδειγμα

(μελέτη <Β_422-1>)

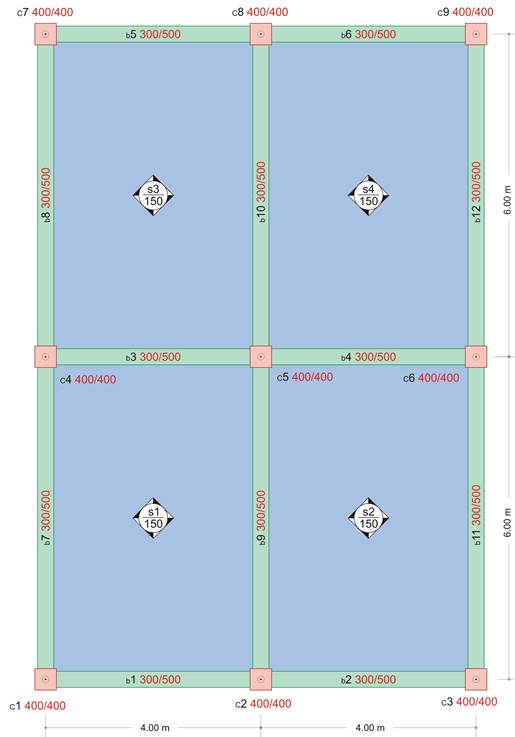

Πρόκειται για ένα απλό μονώροφο παράδειγμα με 9 υποστυλώματα, 12 δοκούς και 4 πλάκες. Οι τέσσερις πλάκες είναι όμοιες με διαστάσεις 4.0 m x 6.0 m, πάχος 150 mm, φορτίο επικάλυψης g_e=1.0 kN/m² και ωφέλιμο φορτίο q=5.0 kN/m ². Σκυρόδεμα: C30/37.

μελέτη< Β_422-1>

Οι τέμνουσες δυνάμεις ισούνται με:

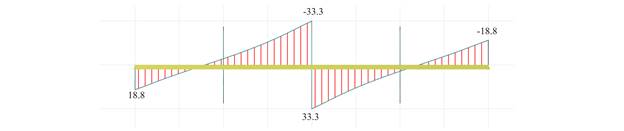

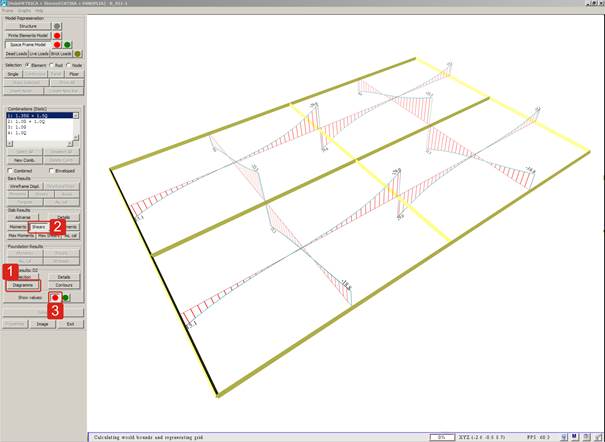

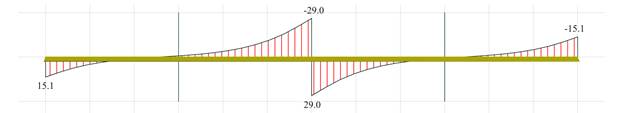

Απεικονίζεται η όψη των 3D τεμνουσών δυνάμεων που αντιστοιχούν στις [V_x].

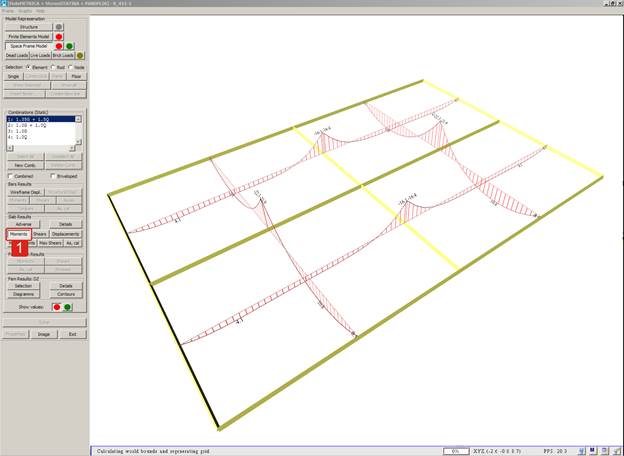

Απεικονίζεται η πλάγια όψη των 3D τεμνουσών δυνάμεων που αντιστοιχούν στις [V_y].

Οι ροπές κάμψης ισούνται με:

Διεύθυνση x: M_x=10.8, M_x,erm=-22.0 [kNm]      Διεύθυνση y: M_y=4.1,   M_y,erm=-16.2 [kNm]

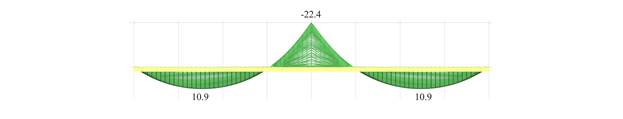

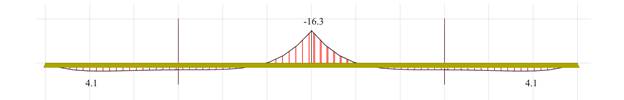

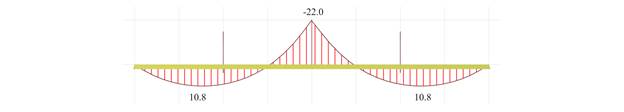

Απεικονίζεται η όψη των 3D ροπών κάμψης που αντιστοιχούν στις [M_x].

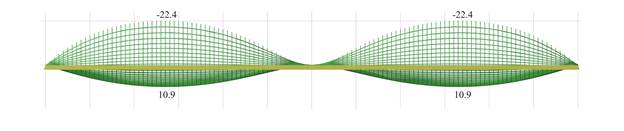

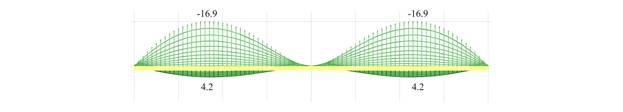

Απεικονίζεται η πλάγια όψη των 3D ροπών κάμψης που αντιστοιχούν στις [M_y].

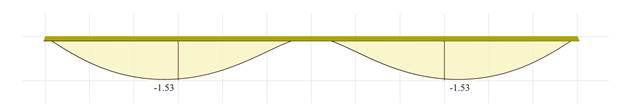

Το μέγιστο βέλος των πλακών προκύπτει ίσο με y=1.53 mm.

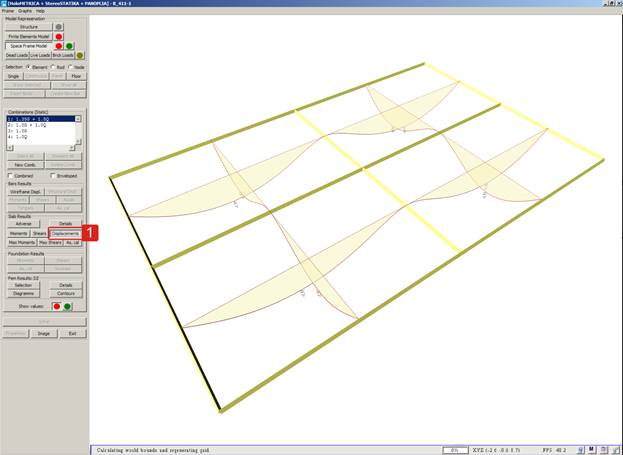

Η όψη των 3D βελών κάμψης που αντιστοιχούν στη διεύθυνση x.

Η πλάγια όψη των 3D βελών κάμψης που αντιστοιχούν στη διεύθυνση y.

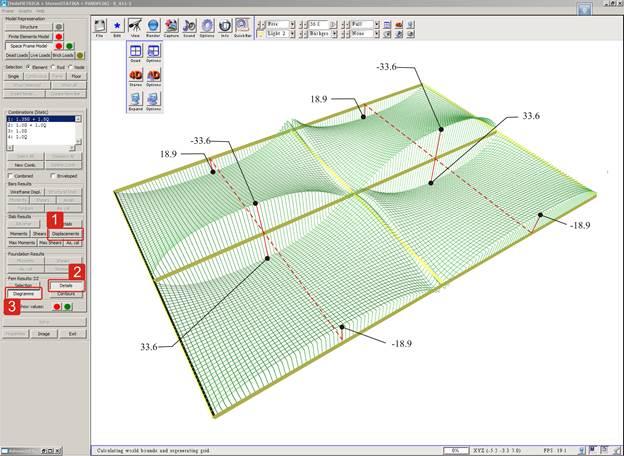

Απεικονίζεται η όψη της 3D κατανομής των τεμνουσών δυνάμεων [Vx].

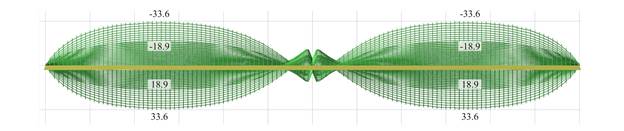

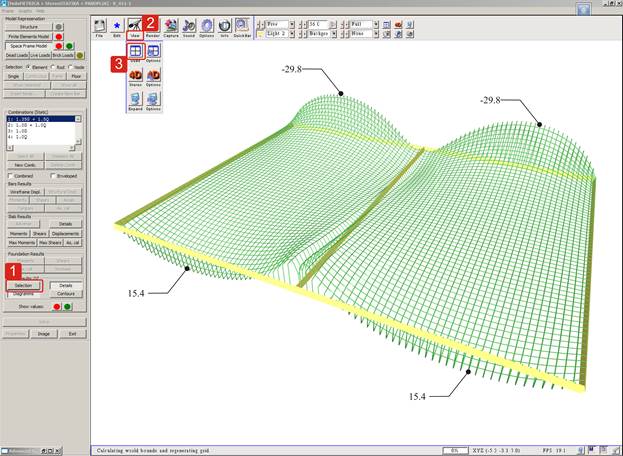

Απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [V_x].

Απεικονίζεται η όψη της 3D κατανομής των τεμνουσών δυνάμεων [V_y].

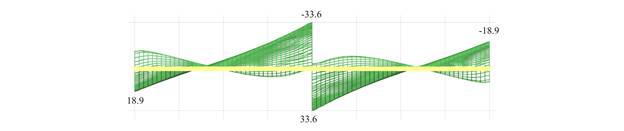

Απεικονίζεται η πλάγια όψη της 3D κατανομής των τεμνουσών δυνάμεων [V_y].

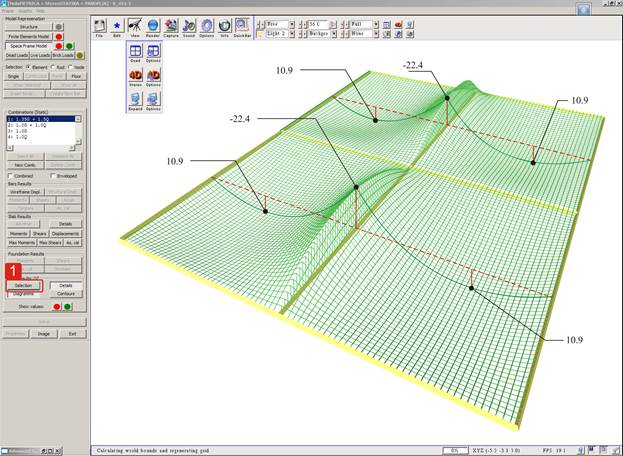

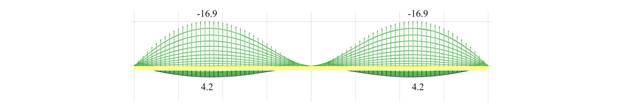

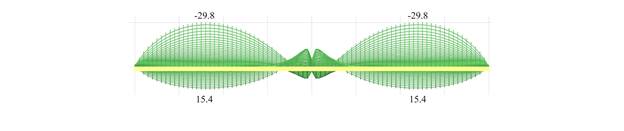

Απεικονίζεται η όψη της 3D κατανομής των ροπών κάμψης [M_x].

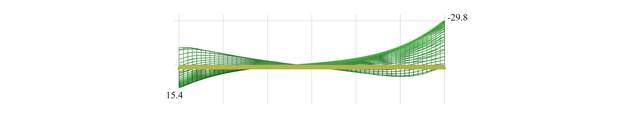

Απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [M_x].

Απεικονίζεται η όψη της 3D κατανομής των ροπών κάμψης [M_y].

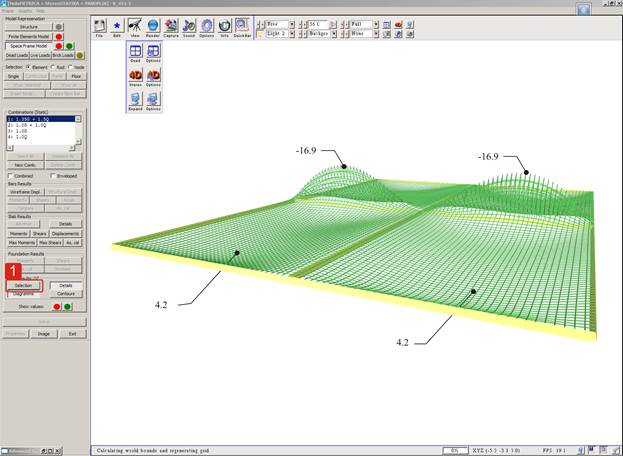

Απεικονίζεται η πλάγια όψη της 3D κατανομής των ροπών κάμψης [M_y].
