Εισαγωγή

Αμφιέρειστη πλάκα με πρόβολο

<μελέτη: slabs30>

Όταν μία αμφιέρειστη πλάκα έχει συνέχεια με πρόβολο, η λειτουργία της και η όπλιση, είναι αυτή που φαίνεται στις δύο επόμενες εικόνες.

Αν η πρώτη πλάκα είναι τετραέρειστη, τόσο η λειτουργία, όσο και η όπλιση είναι ανάλογες.

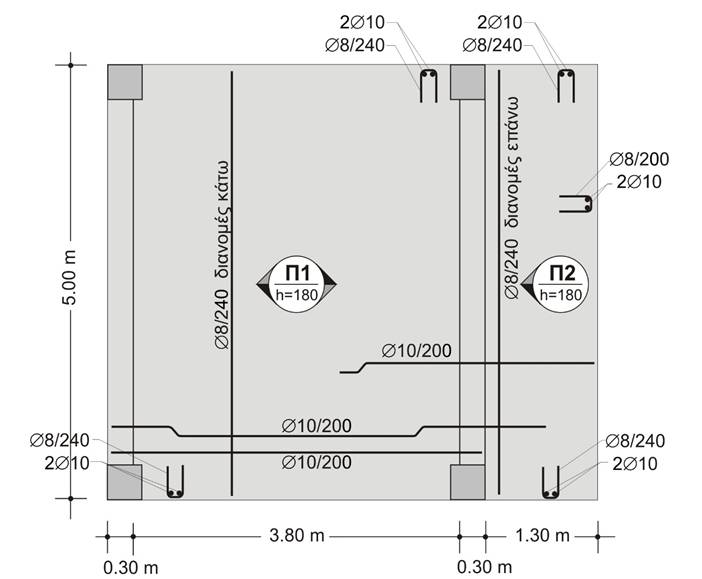

Ξυλότυπος σιδερά αμφιέρειστης πλάκας με πρόβολο

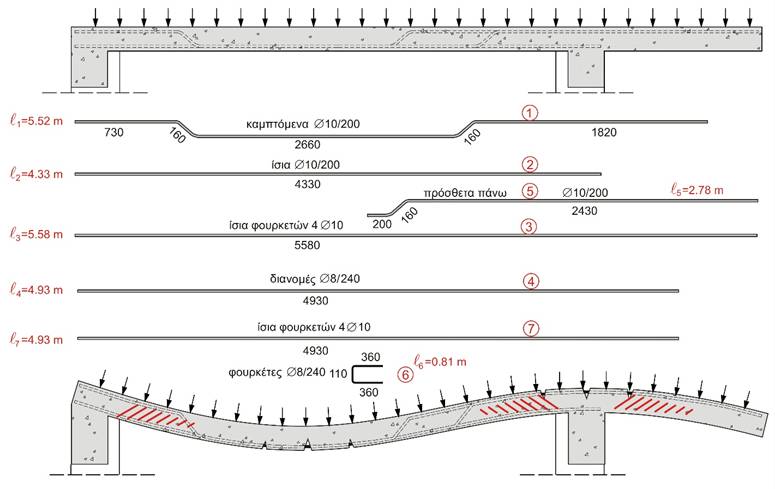

Λειτουργία και όπλιση αμφιέρειστης πλάκας με πρόβολο

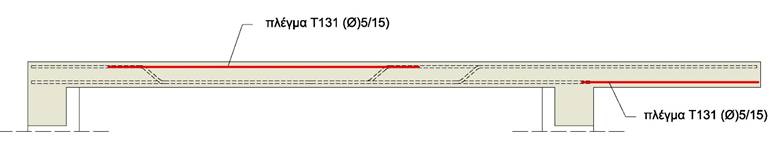

Οπλισμός συνοχής

Εκτός από τις κύριες φορτίσεις υπάρχουν και άλλες, αστάθμητες, τις περισσότερες φορές, που δημιουργούν μικρές, δευτερεύουσες εντάσεις. Αυτές αντιμετωπίζονται επιτυχώς στα σημεία, όπου υπάρχει οπλισμός, ενώ εκεί όπου δεν υπάρχει οπλισμός, δημιουργούν ρηγματώσεις. Τέτοιου είδους εντάσεις, πέραν της συστολής ξήρανσης του σκυροδέματος, είναι διαφορικές παραμορφώσεις λόγω έκτακτης διαφορικής φόρτισης, π.χ. κατά την εναπόθεση οικοδομικών υλικών σε τμήμα της πλάκας, κυρίως όμως σεισμικές παραμορφώσεις. Οι ρηγματώσεις αυτές δεν επηρεάζουν την αντοχή της κατασκευής, αλλά δημιουργούν λειτουργικές και αισθητικές παρενέργειες. Για να αντιμετωπιστούν αυτές οι ρηγματώσεις, απαιτείται η τοποθέτηση ενός επιπλέον ελαφρού οπλισμού συνοχής στις κάτω και πάνω επιφάνειες των πλακών, στις περιοχές που δεν υπάρχουν άλλοι οπλισμοί.

Δύο συνεχείς αμφιέρειστες πλάκες με πρόβολο

<μελέτη: slabs40>

Στην περίπτωση τριών συνεχόμενων πλακών, όπου η τρίτη είναι πρόβολος, η λειτουργία και η όπλιση έχουν την παρακάτω μορφή .

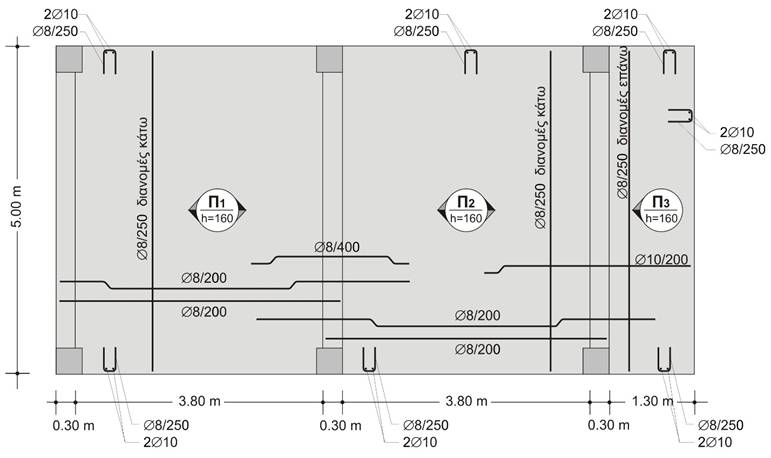

Ξυλότυπος σιδερά δύο συνεχών αμφιέρειστων πλακών με πρόβολο

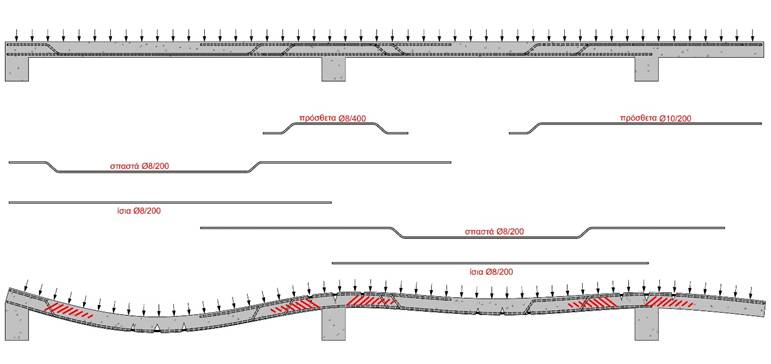

Λειτουργία και όπλιση συνεχών πλακών με πρόβολο
(οι παραμορφώσεις είναι σε μεγάλη κλίμακα)
