Επικαλύψεις οπλισμών

Η ελάχιστη επικάλυψη που πρέπει να εξασφαλίζεται για τους οπλισμούς των πλακών, συνήθως, κυμαίνεται από 20 έως 30 mm ανάλογα με τις συνθήκες του περιβάλλοντος λειτουργίας του κτιρίου. Τα 20 mm θα αντιστοιχούσαν σε ξηρό κλίμα και τα 30 mm σε παραθαλάσσια περιοχή.
Η εξασφάλιση της επικάλυψης επιτυγχάνεται μόνο με στηρίγματα (ονομάζονται αποστατήρες ή spacers), τα οποία πρέπει να είναι, σώματα ουδέτερα στην οξείδωση και τοποθετούνται ανά 1.00 m περίπου.
Η πιο απλή λύση εξασφάλισης της επικάλυψης των οπλισμών είναι οι ειδικές πλαστικές βέργες, όπως φαίνεται στην εικόνα. Απαγορεύεται η εξασφάλιση της επικάλυψης με ράβδους χάλυβα, επειδή είναι βέβαιη η οξείδωση τους.

Η πιο απλή λύση εξασφάλισης της επικάλυψης των οπλισμών είναι οι ειδικές πλαστικές βέργες, όπως φαίνεται στην εικόνα. Απαγορεύεται η εξασφάλιση της επικάλυψης με ράβδους χάλυβα, επειδή είναι βέβαιη η οξείδωση τους.

Όταν οξειδωθεί η χαλύβδινη ράβδος, φουσκώνει και πετά την οποιαδήποτε επικάλυψη σκυροδέματος και στη συνέχεια το σοβά, με εξαιρετικά δυσάρεστα αποτελέσματα τόσο για την ασφάλεια των ενοίκων, όσο και για τη ζωή του έργου.

Ο πάνω (αρνητικός) οπλισμός των πλακών, είτε πρόκειται για στήριξη μεταξύ δύο πλακών, είτε για στήριξη πλάκας με μπαλκόνι, εξασφαλίζεται αποτελεσματικά μόνο με τη χρήση ειδικών καβαλέτων.

Είναι προκατασκευασμένο προϊόν από λεπτή χαλύβδινη ράβδο, ενώ τα στηρίγματα του είναι εμβαπτισμένα σε πλαστικό υλικό, για να μην οξειδώνονται στην περιοχή της στήριξης του καβαλέτου επί του ξυλοτύπου.

Στην αγορά κυκλοφορεί προκατασκευασμένο σε πακέτα, σε επίπεδη μορφή. Η μορφή φιδιού δίνεται κατά την τοποθέτηση του.

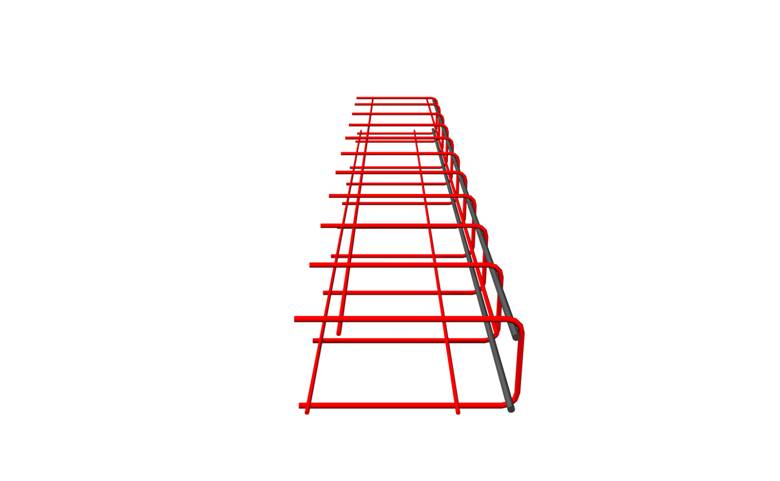

Κατασκευάζεται εύκολα με αναδίπλωση στο επιθυμητό ύψος, από πλέγμα τυποποιημένης πυκνότητας, π.χ. Φ8/200. Στις περιπτώσεις ελευθέρων παρυφών, όπως είναι οι ακμές μπαλκονιών, εκτός από τη λειτουργία του ως καβαλέτου, εξασφαλίζει και την ανάγκη οπλισμού τύπου φουρκέτας, που είναι απαραίτητος για τη συνοχή των κούτελων.

Για αμιγή χρήση ελευθέρων παρυφών πλακών.

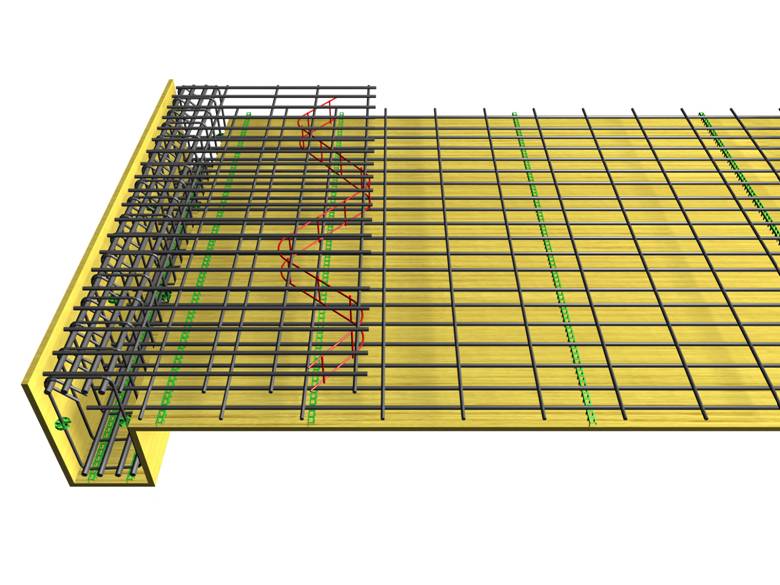

Σε περίπτωση χρησιμοποίησης πλέγματος ως οπλισμού στην πάνω ακραία στήριξη της πλάκας, αρκεί για την εξασφάλιση της θέσης του, ένα καβαλέτο τύπου S που στηρίζεται στην κάτω εσχάρα του οπλισμού, κατά μήκος της περιοχής του πλαστικού αποστατήρα.

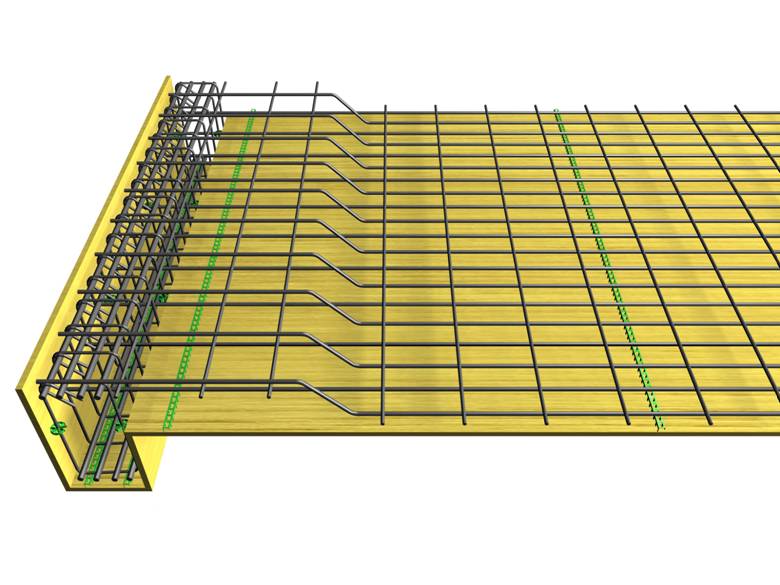

Σε περίπτωση χρησιμοποίησης σπαστών ράβδων του ανοίγματος στην πάνω ακραία στήριξη, η εξασφάλιση της θέσης του πάνω οπλισμού επιτυγχάνεται από την κάμψη των ράβδων και τότε πιθανόν να μην είναι αναγκαία τα έμμεσα καβαλέτα.

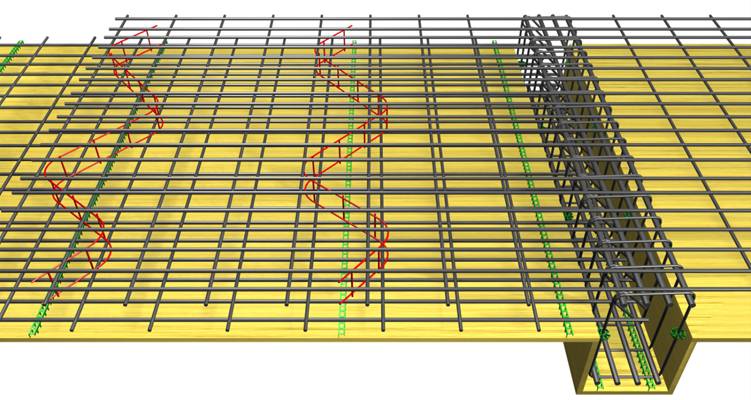

Στην αριστερή στήριξη της συνέχειας των πλακών, τοποθετούνται δύο έμμεσα καβαλέτα τύπου S που στηρίζονται στην κάτω εσχάρα του οπλισμού κατά μήκος της περιοχής των πλαστικών αποστατήρων.

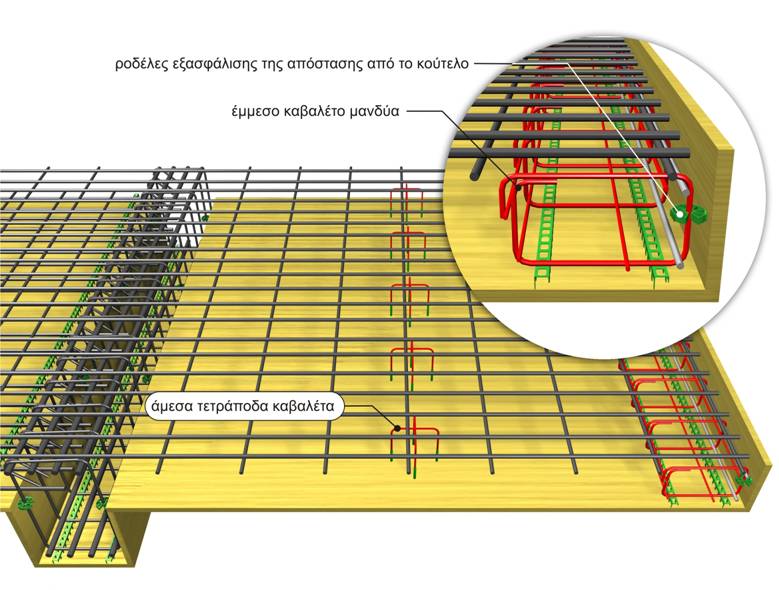

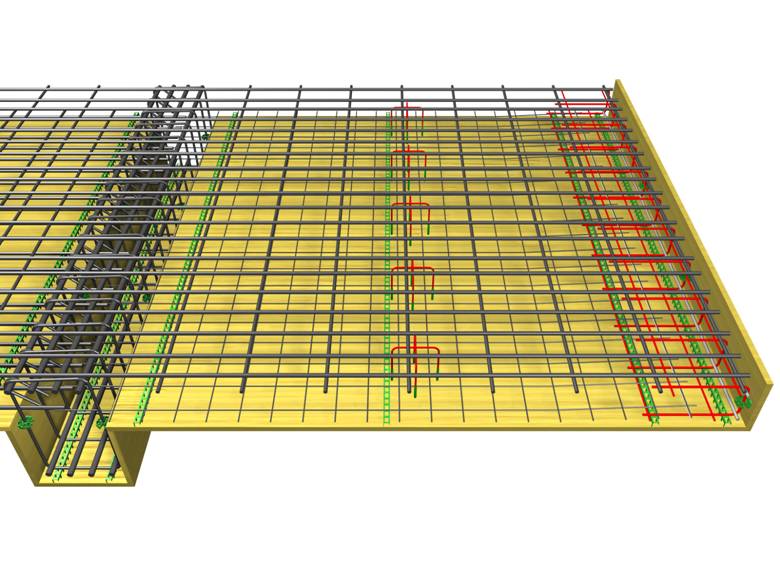

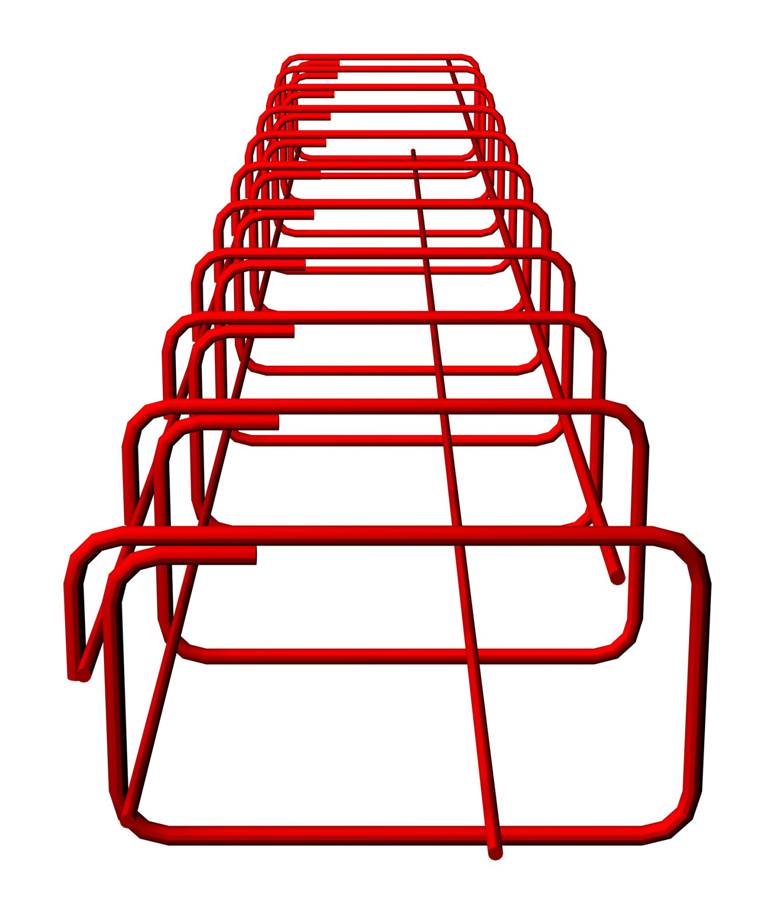

Στη δεξιά στήριξη της συνέχειας των πλακών, που είναι το μπαλκόνι, τοποθετούνται δύο σειρές καβαλέτα, μία σειρά έμμεσων καβαλέτων μανδύα που στηρίζονται σε δύο διαμήκεις αποστατήρες και μία σειρά άμεσων τετράποδων αποστατήρων.
Η πλευρική εξασφάλιση του μανδύα με τοπικούς αποστατήρες είναι απαραίτητη και πρέπει να γίνεται αμέσως μετά την τοποθέτηση του μανδύα και πριν το δέσιμο των ράβδων των πλακών. Σε περίπτωση χρησιμοποίησης ροδελών, γενικά καλό είναι αυτές να είναι κατακόρυφες, ώστε να μην παρασύρονται κατά τη διάρκεια της σκυροδέτησης. Όταν όμως πρόκειται για κούτελα πλακών, μπορεί να τοποθετούνται και οριζόντια (όπως στο σχήμα), επειδή το σκυρόδεμα σ’ αυτές τις περιοχές δεν πέφτει απ’ ευθείας.

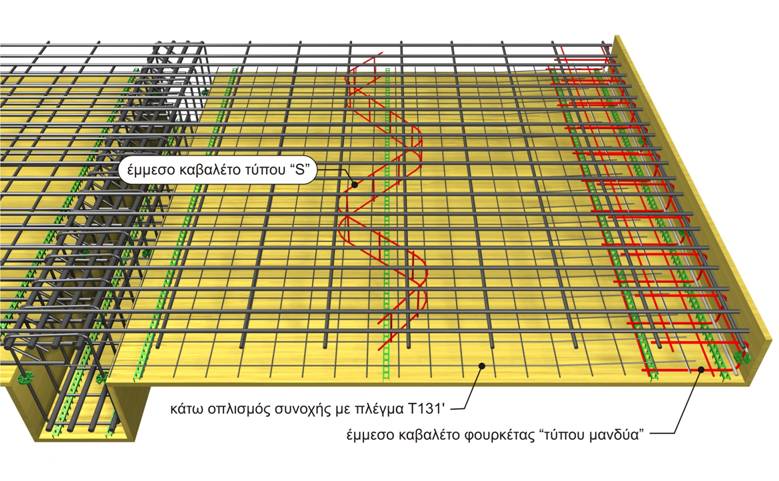

Εναλλακτική λύση της προηγούμενης, σε περίπτωση χρησιμοποίησης ελαφρού δομικού πλέγματος στην κάτω στρώση του προβόλου, αποτελεί η χρήση έμμεσων καβαλέτων τύπου S αντί άμεσων τετράποδων καβαλέτων. Σ’ αυτή την περίπτωση είναι πρακτικότερο να τοποθετείται μανδύας σε σχήμα φουρκέτας, ώστε να συρταρώνει μέσα στη φουρκέτα το πλέγμα εύκολα.

Εναλλακτικά, ακόμη και στην περίπτωση που υπάρχει πλέγμα στην κάτω στρώση πλάκας ή προβόλου, μπορούν να χρησιμοποιηθούν άμεσα τετράποδα καβαλέτα αντί έμμεσων καβαλέτων τύπου S.

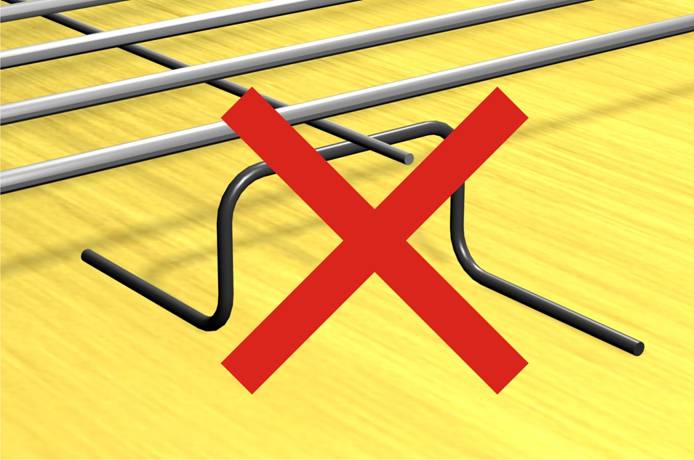

Καβαλέτα από χαλύβδινες ράβδους οπλισμού που πατάνε πάνω στον ξυλότυπο απαγορεύονται. Άλλωστε η χρήση παλιού τύπου αυτοσχέδιων καβαλέτων είναι και ακριβότερη λύση.

Η ελάχιστη επικάλυψη που πρέπει να εξασφαλίζεται για τους οπλισμούς των δοκών, συνήθως, κυμαίνεται από 25 έως 35 mm ανάλογα με τις συνθήκες του περιβάλλοντος λειτουργίας του κτιρίου. Τα 25 mm αντιστοιχούν σε ξηρό κλίμα και τα 35 mm σε παραθαλάσσια περιοχή.

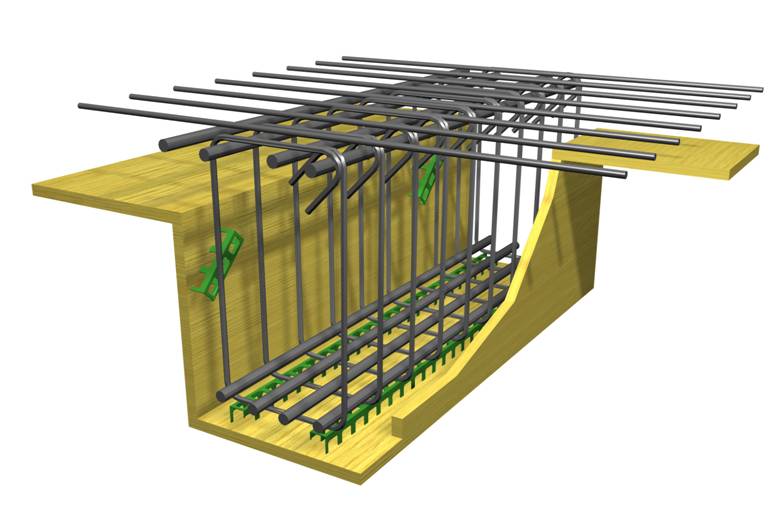

Η στήριξη των συνδετήρων στη βάση της δοκού εξυπηρετεί να γίνεται επάνω σε ενιαία αδρανή και ανθεκτική βέργα, επειδή όλα τα φορτία των οπλισμών μεταφέρονται σ' αυτά τα σημεία.
Οι πλευρικές επικαλύψεις του κλωβού των συνδετήρων πρέπει να εξασφαλίζονται με κατάλληλα πλαστικά στηρίγματα. Στην περίπτωση χρησιμοποίησης βιομηχανικού κλωβού, οι ροδέλες είναι προτιμότερο να τοποθετούνται πάνω στις συνδετικές ράβδους, ώστε να μην παρασύρονται από το σκυρόδεμα.

Η ελάχιστη επικάλυψη που πρέπει να εξασφαλίζεται για τους οπλισμούς των υποστυλωμάτων, συνήθως, κυμαίνεται από 25 έως 35 mm ανάλογα με τις συνθήκες του περιβάλλοντος λειτουργίας του κτιρίου. Τα 25 mm αντιστοιχούν σε ξηρό κλίμα και τα 35 mm σε παραθαλάσσια περιοχή.

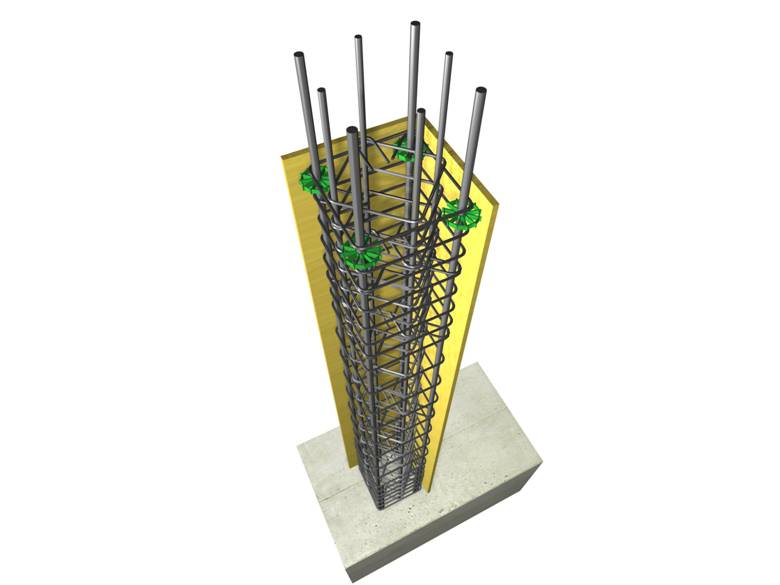

Η εξασφάλιση της επικάλυψης των οπλισμών των υποστυλωμάτων είναι απλή. Αρκούν, για παράδειγμα, τέσσερα (4) μεμονωμένα στηρίγματα στην κορυφή του υποστυλώματος, καθώς στη βάση οι ράβδοι εξασφαλίζονται με δέσιμο στις αναμονές.

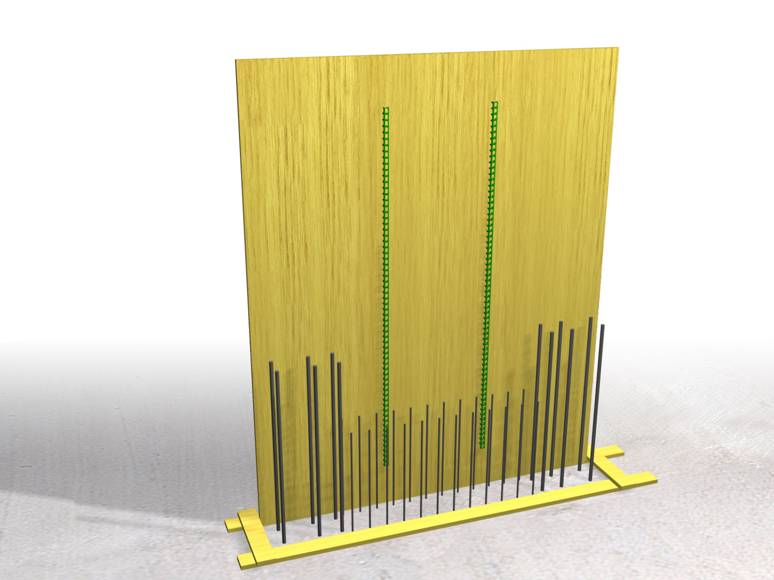

Για την εξασφάλιση της επικάλυψης των ακραίων υποστυλωμάτων των τοιχείων ισχύουν τα ίδια με τα υποστυλώματα, ενώ σε ότι αφορά την εξασφάλιση της επικάλυψης του πλέγματος του οπλισμού των κορμών των τοιχείων ισχύουν τα παρακάτω: Εφόσον καλουπωθεί η πλάτη του τοιχείου, καρφώνονται πάνω στον ξυλότυπο ολόκληρες οι πλαστικές βέργες (το μήκος τους είναι συνήθως 2.0 m) ή ένα κομμάτι τους.

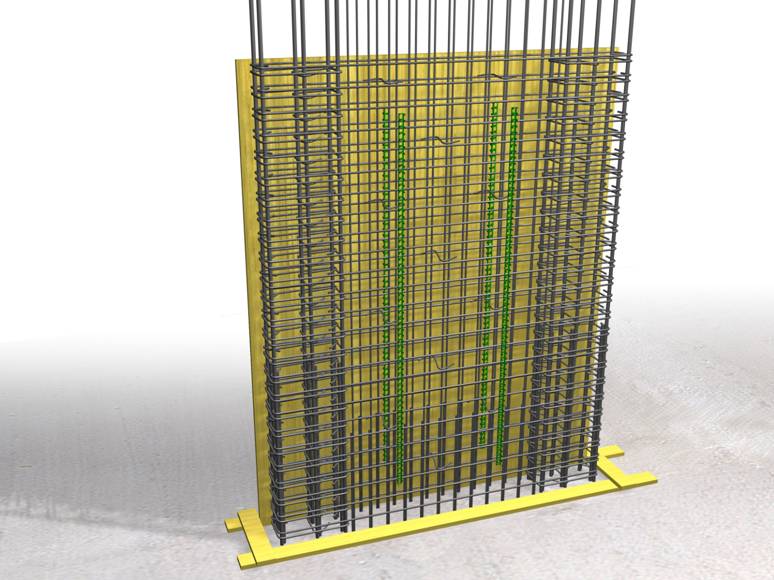

Στη συνέχεια τοποθετούνται τα ακραία υποστυλώματα και ο οπλισμός του κορμού. Μετά την τοποθέτηση του συνολικού οπλισμού, δένονται πάνω στην εσωτερική σχάρα οι αποστατήρες, ώστε μόλις μπει και το υπόλοιπο καλούπι να εξασφαλιστεί η επικάλυψη, αλλά και η ορθοκέντρωση του οπλισμού.

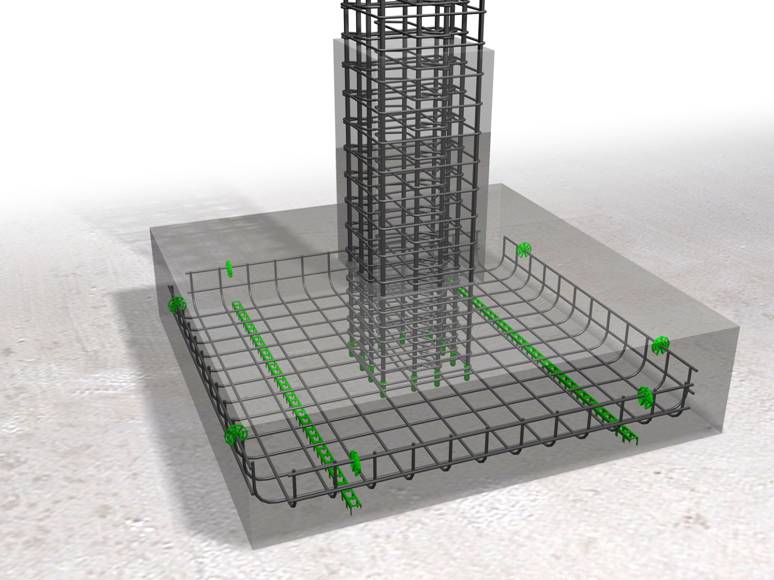

Η ελάχιστη επικάλυψη που πρέπει να εξασφαλίζεται για τους οπλισμούς των θεμελίων, συνήθως είναι περί τα 40 mm για θεμελίωση πάνω σε μπετόν καθαριότητας και περί τα 70 mm για θεμελίωση κατ’ ευθείαν σε έδαφος.
Η επικάλυψη μπορεί να εξασφαλιστεί με τοπικά στηρίγματα, ή καλύτερα με γραμμικά στηρίγματα. Τα στηρίγματα αυτά λόγω του βάρους και του αναγκαίου ύψους είναι προτιμότερο να είναι βαρέως τύπου.

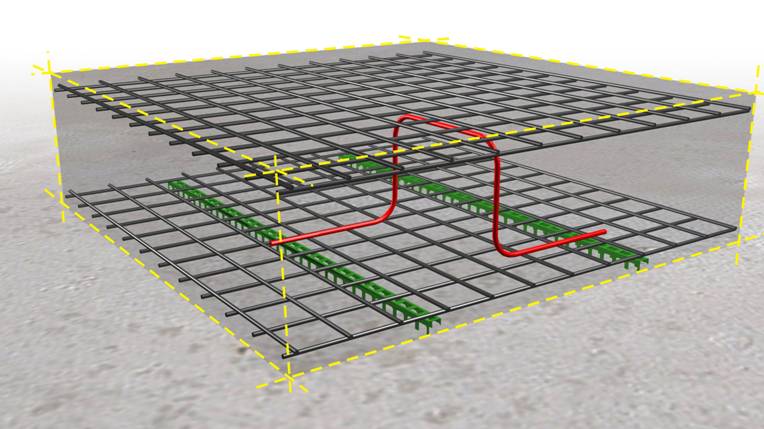

Στην περίπτωσης ολικής ή μερικής κοιτόστρωσης, ή σε περιπτώσεις πυθμένων πισίνων, είναι απαραίτητο να τοποθετηθεί και πάνω πλέγμα οπλισμού.
Όπως και στις πλάκες της ανωδομής, στις περιοχές των άκρων της πλάκας, μπορεί να συνδυάζεται ο οπλισμός τύπου φουρκέτας, με οπλισμό ανοιχτού, ή κλειστού μανδύα.
Στον ενδιάμεσο χώρο, η εξασφάλιση της επικάλυψης μπορεί να επιτευχθεί με χρήση σιδηρών καβαλέτων τα οποία πατούν στην κάτω εσχάρα του οπλισμού.
