Εισαγωγή

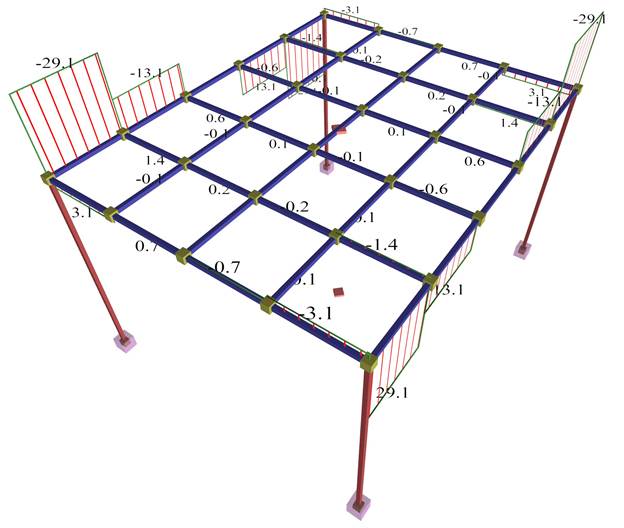

Ροπές στρέψης κύριων δοκών δυστρεψίας 100%
Προσομοίωση με μέλη

Προκειμένου να μελετήσουμε την επίδραση της δυστρεψίας των δοκών, τη διερευνήσαμε παραμετρικά ως ποσοστό της πλήρους ελαστικής δυστρεψίας (100%, 10%, 1%).

Στην περίπτωση πλήρους ελαστικής δυστρεψίας, οι δύο δοκοί καταπονούνται από έντονη στρέψη, η οποία οφείλεται στις ροπές στήριξης των κυρίων δοκίδων, οι οποίες δοκίδες στηρίζονται στις δοκούς.

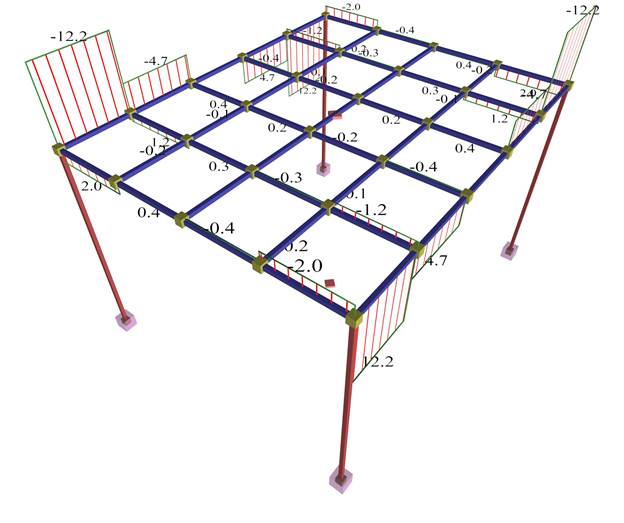

Ροπές στρέψης κύριων δοκών δυστρεψίας 10%
Προσομοίωση με μέλη

Για ποσοστό δυστρεψίας 10% η στρέψη των δύο δοκών είναι μέτριας έντασης.

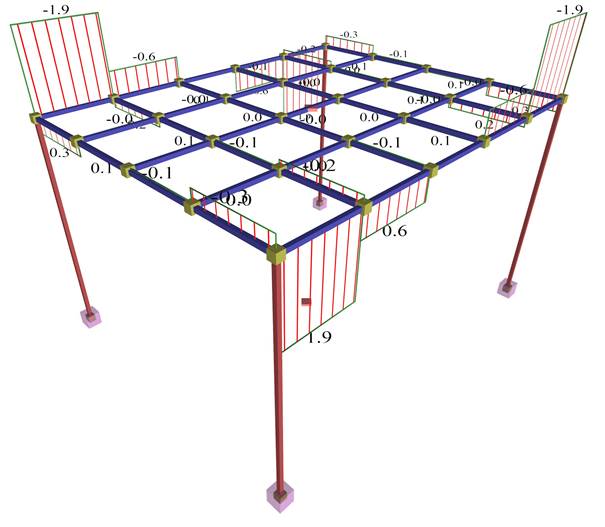

Ροπές στρέψης κύριων δοκών δυστρεψίας 1%
Προσομοίωση με μέλη

Για ποσοστό δυστρεψίας 1%, πρακτικά, οι δύο δοκοί δεν καταπονούνται από στρέψη.

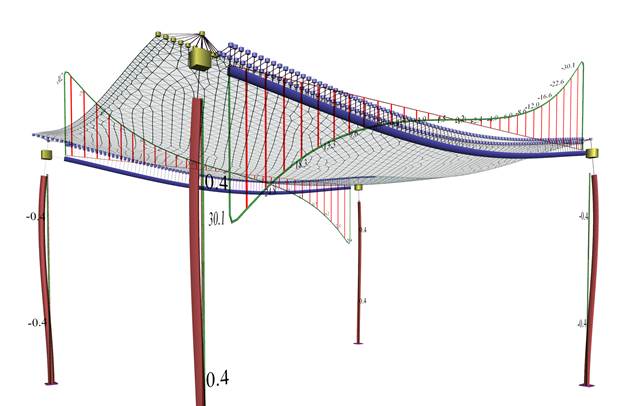

Ροπές στρέψης κύριων δοκών δυστρεψίας 100%
Προσομοίωση με επιφανειακά πεπερασμένα στοιχεία

Τα αποτελέσματα προκύπτουν όμοια και για τις δύο προσομοιώσεις (με μέλη και επιφανειακά πεπερασμένα στοιχεία).

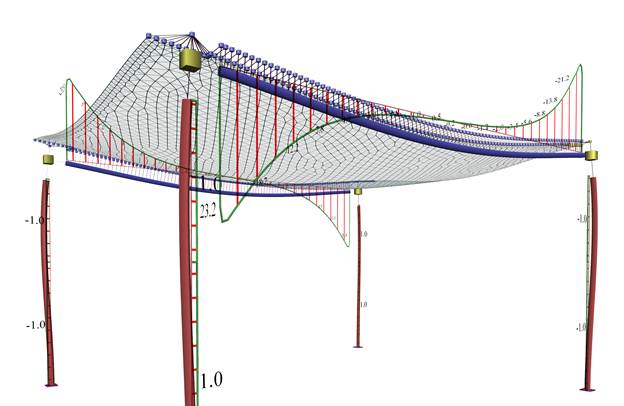

Ροπές στρέψης κύριων δοκών δυστρεψίας 10%
Προσομοίωση με επιφανειακά πεπερασμένα στοιχεία

Για ποσοστό δυστρεψίας 10% η στρέψη των δύο δοκών είναι μέτριας έντασης.

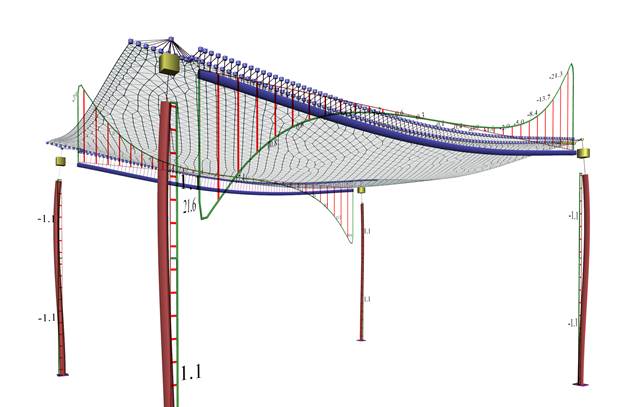

Ροπές στρέψης κύριων δοκών δυστρεψίας 10%
Προσομοίωση με επιφανειακά πεπερασμένα στοιχεία

Οι δύο δοκοί καταπονούνται από μικρότερη, αλλά όχι μηδενική, στρέψη.

Τελικό συμπέρασμα

Ο κανονισμός αναφέρεται σε μέλη, τόσο στην ανάλυση, όσο (και κυρίως) στην όπλιση. Όσο ‘ακριβείς’ μέθοδοι στατικής και δυναμικής ανάλυσης, με επιφανειακά ή χωρικά πεπερασμένα στοιχεία και αν χρησιμοποιούνται, τα αποτελέσματα (ροπές-τέμνουσες) θα πρέπει να επι-στρέφονται στα κατάλληλα μέλη, ώστε να είναι εφικτή η διαστασιολόγηση της πλάκας σε κάμψη. Ως κατάλληλο μέλος μπορεί επίσης να θεωρηθεί και μία λωρίδα πλάκας, στον κε-ντροβαρικό άξονα της οποίας υπολογίζονται ροπές-τέμνουσες με άθροιση των κατάλληλων τάσεων των πεπερασμένων στοιχείων της. Η θεώρηση σκελετού με δοκούς ικανού ύψους, ώστε να προσφέρουν σημαντική δυσκαμψία στα πλαίσια, μας παρέχει ένα ξεκάθαρο φορέα με μέλη, ο οποίος είναι αξιόπιστος τόσο για την ανάλυση, όσο και για τη διαστασιολόγηση.

Από τις τρεις παραπάνω διερευνήσεις συμπεραίνουμε ότι η παραδοχή γραμμικών μελών για πλαίσια και η θεώρηση ανεξάρτητης λειτουργίας πλακών είναι αποδεκτή και αποτελεί, υπό συνθήκες, μία αρκετά αξιόπιστη λύση. Στις επιλύσεις με πεπερασμένα, πρακτικά η συνήθως αποδεκτή παραδοχή στήριξης των πλακών είναι αυτή της (σχεδόν) μηδενικής δυστρεψίας τους, της αρθρωτής τους στήριξης επί των δοκών και των υποστυλωμάτων και της μονολιθι-κής τους στήριξης επί των τοιχίων. Ανεξάρτητα από τη μέθοδο υπολογισμού, θα πρέπει να τη-ρούνται με επιμέλεια οι ελάχιστες κατασκευαστικές διατάξεις του κανονισμού σχετικά με τον ελάχιστο (δευτερεύοντα, αρνητικό) οπλισμό των πλακών.
