Εισαγωγή

Ορισμός

Όταν μία πλάκα στηρίζεται και στις τέσσερις παρυφές και ο λόγος του μεγαλύτερου προς το μικρότερο θεωρητικό άνοιγμα είναι ≤2.00, θεωρείται τετραέρειστη.
Οι τετραέρειστες πλάκες υπό ομοιόμορφο φορτίο επιλύονται στατικά με πίνακες, από τους οποίους προκύπτουν οι θεμελιώδεις ροπές στηρίξεων, οι ροπές ανοιγμάτων και οι τέμνουσες δυνάμεις.
Στους πίνακες αυτούς, ανάλογα με τον τρόπο στήριξης, κάθε πλάκα χαρακτηρίζεται από έναν αριθμό από 1 έως 6, όπως απεικονίζεται στο σχήμα.
Το διάφραγμα ενός ορόφου περιλαμβάνει κατά κανόνα πολλές πλάκες σε επαφή μεταξύ τους και η κάθε πλάκα επηρεάζει τις υπόλοιπες. Ο ακριβής υπολογισμός των επιρροών αυτών πραγματοποιείται μόνο με τη χρησιμοποίηση επιφανειακών πεπερασμένων στοιχείων. Στις συνήθεις περιπτώσεις, οι γειτονικές πλάκες δεν επηρεάζουν σημαντικά τις τέμνουσες δυνάμεις και τις αντιδράσεις μίας τετραέρειστης πλάκας. Για το λόγο αυτό, και για να είναι εφικτός ο υπολογισμός με απλά υπολογιστικά μέσα, εξετάζουμε κάθε πλάκα χωριστά.

Τέμνουσες δυνάμεις και αντιδράσεις στήριξης
Απλοποιημένη μέθοδος

Η κατανομή του φορτίου είναι τριγωνική ή τραπεζοειδής. Τα ύψη των τριγώνων/τραπεζίων ορίζουν τις μέγιστες τιμές του φορτίου που μεταβιβάζεται στα αντίστοιχα σημεία της περιμετρι-κής στήριξης. Τα μέγιστα αυτά φορτία είναι οι μέγιστες τέμνουσες δυνάμεις Vi,j της πλάκας, ενώ τα ισοδύναμα φορτία pi,j είναι οι ισοδύναμες ομοιομορφισμένες αντιδράσεις.

Συντελεστές τεμνουσών δυνάμεων και αντιδράσεων



Vxrxr×p×lx



Vxermxerm×p×lx



Vyr= ρyr×p×lx



Vyerm= ρyerm×p×lx



pxr=υxr×p×lx



pxerm=υxerm×p×lx



pyr= υyr×p×lx

pyerm= υyerm×p×lx



Οι τιμές των συντελεστών των τεμνουσών δυνάμεων Vi,j και των ισοδύναμων ομοιόμορφων αντιδράσεων pi,j δίνονται στους έξι πίνακες b5.1 έως b5.6 που παρατίθενται στο τέλος του βι-βλίου. Σε καθεμία από τις έξι περιπτώσεις στηρίξεων σχηματίζονται δύο τρίγωνα και δύο τραπέζια κατά τις διευθύνσεις x, y ή αντίστροφα (ανάλογα με το λόγο των πλευρών).

Συντελεστές τεμνουσών δυνάμεων και αντιδράσεων

Οι τιμές των συντελεστών των τεμνουσών δυνάμεων Vi,j και των ισοδύναμων ομοιόμορφων αντιδράσεων pi,j δίνονται στους έξι πίνακες b5.1 έως b5.6 που παρατίθενται στο τέλος του βιβλίου.
Σε καθεμία από τις έξι περιπτώσεις στηρίξεων σχηματίζονται δύο τρίγωνα και δύο τραπέζια κατά τις διευθύνσεις x, y ή αντίστροφα (ανάλογα με το λόγο των πλευρών).

Θεμελιώδεις ροπές στήριξης και ροπές ανοιγμάτων – Βέλη κάμψης
Μέθοδος MARCUS

Σ' αυτήν, η πλάκα αντικαθίσταται από δύο διασταυρούμενες λωρίδες κατά τις διευθύνσεις x και y, οι οποίες συναντώνται στο μέσον m της πλάκας.

Ανάλογα με τις συνθήκες στήριξης, οι λωρίδες διακρίνονται σε αμφιαρθρωτές, μονόπακτες ή αμφίπακτες.

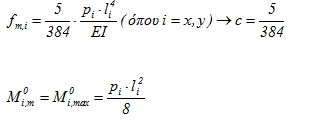

Κάθε λωρίδα με το αντίστοιχο φορτίο της δίνει μία ελαστική γραμμή και ένα διάγραμμα ροπών.

Αμφιαρθρωτή λωρίδα πλάκας

Μονόπακτη λωρίδα πλάκας

Αμφίπακτη λωρίδα πλάκας

Θεμελιώδεις ροπές στήριξης και ροπές ανοιγμάτων – Βέλη κάμψης
Μέθοδος ελαστικότητας κατά CZERNY

Ανάλογα με το λόγο  (όπου lx η μικρότερη διάσταση) και τον τύπο της στήριξης, προκύπτουν συντελεστές που δίνουν τις ροπές των ανοιγμάτων και των στηρίξεων των πλακών.
Ισχύει ότι:




Ροπές συνεχών τετραερείστων πλακών
Μέθοδος συνεχών λωρίδων

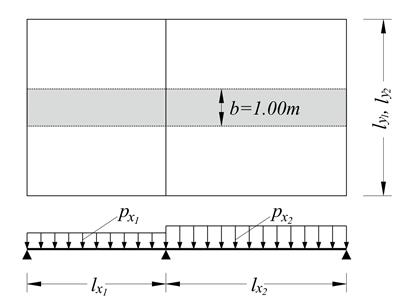

Με τα φορτία pxi και pyi που αντιστοιχούν στα ανοίγματα lxi και lyi, επιλύονται οι λωρίδες ως συνεχείς αρθρωτά στηριζόμενες πλάκες, με μία από τις γνωστές μεθόδους.

Οι δείκτες δυσκαμψίας υπολογίζονται θεωρώντας την κάθε μία ζώνη ως μονόπακτη ή αμφίπακτη ράβδο.

Το σφάλμα που προκύπτει υπολογίζοντας τη δυσκαμψία με αυτή τη μέθοδο, ενδέχεται να είναι πολύ μεγάλο. Αυτό οφείλεται στο γεγονός ότι οι ζώνες εξετάζονται ως ανεξάρτητες ράβδοι, ενώ στην πραγματικότητα η δυσκαμψία της πλάκας εξαρτάται και από τις δύο διευθύνσεις.




Ροπές συνεχών τετραερείστων πλακών
Ακριβής μέθοδος (με το ‘χέρι’)

Οι συντελεστές δυσκαμψίας και οι δείκτες μεταβίβασης κάθε πλάκας εξαρτώνται από τον τρόπο στήριξης και το λόγο των πλευρών. Τα μεγέθη αυτά παρέχονται από πίνακες σε πλειάδα βιβλίων, π.χ. του Hahn.

Παγιώνονται όλες οι στηρίξεις και υπολογίζονται οι θεμελιώδεις ροπές.

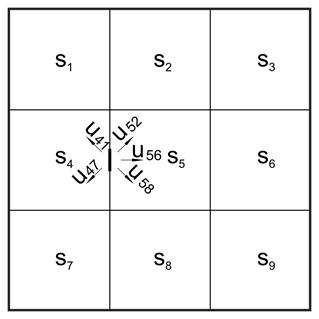

Ελευθερώνεται μία στήριξη, π.χ. η 45 του σχήματος και γίνεται η κατανομή προς όλες τις διευθύνσεις (CROSS στο επίπεδο).

Η εργασία αυτή επαναλαμβάνεται έως ότου εξισωθούν οι ροπές.

Μία τέτοια επίλυση, βέβαια, είναι πολύπλοκη και επίπονη. Εφαρμόζεται όμως όταν υπάρχουν μεγάλα ανοίγματα πλακών, έντονα άνισα μεταξύ τους και με μεγάλες διαφορές στα πάχη.


Ροπές συνεχών τετραερείστων πλακών
Πρακτικά ακριβής μέθοδος


Στις συνήθεις περιπτώσεις πλακών με το ίδιο περίπου πάχος (ακόμη και για μεγάλα ή άνισα ανοίγματα), οι ροπές στήριξης υπολογίζονται με ικανοποιητική ακρίβεια σύμφωνα με τη σχέση:

, όπου   και  είναι οι θεμελιώδεις ροπές των πλακών στη στήριξη 1.

Οι ροπές των στηρίξεων επηρεάζουν ελάχιστα τις ροπές των ανοιγμάτων, με αποτέλεσμα οι δεύτερες να υπολογίζονται θεωρώντας τις στηρίξεις άκαμπτες.

Η συγκεκριμένη μέθοδος εφαρμόζεται στην πλειοψηφία των προβλημάτων της πράξης, καθώς συνδυάζει την ικανοποιητική ακρίβεια (πολύ πιο ακριβής από τη μέθοδο των λωρίδων) με την υψηλή ταχύτητα εφαρμογής.

Επιρροή κινητού φορτίου

Η §4.2.3 περιγράφει τη γενική περίπτωση των δυσμενών φορτίσεων για κάθε είδους πλάκα. Στην παράγραφο αυτή εξειδικεύεται η υποβολή και ο τρόπος υπολογισμού δυσμενών φορτίσεων στην ειδική περίπτωση συμμετρικής ομάδας τετραέρειστων πλακών.

Οι δυσμενείς φορτίσεις είναι πάντοτε ζατρικοειδούς μορφής. Η ιδιότητα αυτή μας οδηγεί στη θεώρηση δύο ισοδύναμων φορτίσεων, μίας με ομοιόμορφα κατανεμημένα θετικά φορτία του ιδίου μεγέθους και μίας άλλης ζατρικοειδούς μορφής με ομοιόμορφα κατανεμημένα φορτία ίσου μεν μεγέθους, εναλλασσόμενου δε προσήμου.

Το τέχνασμα αυτό υλοποιείται στο ακόλουθο παράδειγμα. Αξίζει να σημειώσουμε ότι η παράγραφος των ασκήσεων του κεφαλαίου αυτού ασχολείται με την επίλυση μεγάλης ομάδας τετραέρειστων συμμετρικών πλακών.

Παράδειγμα

Ζητούνται οι ροπές αστοχίας  των πλακών του σχήματος οι οποίες φέρουν φορτία επικάλυψης gεπ=1.5 kN/m2 και ωφέλιμο α) q= 2.0 kN/m2, β) 5.0 kN/m2, γ) 10.0 kN/m2.

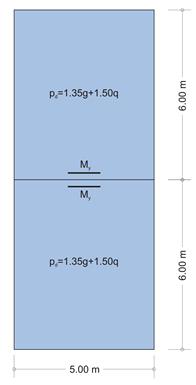

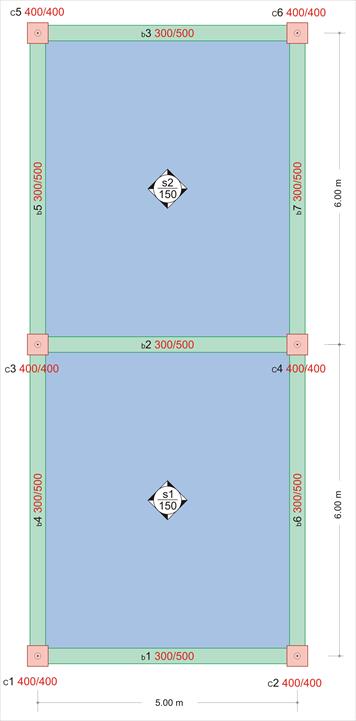

Εικόνα 4.6.4-1 : Μελέτη <Β_464>

Στατική επίλυση

Για τον υπολογισμό της δυσμενέστερης ροπής στηρίξεως, οι δύο πλάκες φορτίζονται με το σύνολο των φορτίων:

pd=1.35g+1.50q

Για τον υπολογισμό των μέγιστων και ελάχιστων ροπών στα δύο ανοίγματα, η μια πλάκα φορτίζεται με το ελάχιστο φορτίο σχεδιασμού gd=g και η άλλη με το μέγιστο pd=1.35g+1.50q.



Θεωρούμε τις 2 ακόλουθες ανεξάρτητες φορτίσεις p1 και p2:

p1=g+(0.35g+1.50q)/2

p2=(0.35g+1.50q)/2

Ισχύει ότι:

gd=p1-p2 και pd=p1+p2



Το μόνιμο φορτίο ισούται με:

g=0.15x25.0+1.5=5.25 kN/m2, οπότε για



α) Για ωφέλιμο φορτίο q=2.0 kN/m2

p1=5.25+(0.35x5.25+1.5x2.0)/2= =5.25+2.42=7.67 kN/m2
p2=(0.35g+1.50q)/2=2.42 kN/m2 à
gd=p1-p2=5.25 & pd=p1+p2=10.09 kN/m2



β) Για ωφέλιμο φορτίο q=5.0 kN/m2

p1=5.25+(0.35x5.25+1.5x5.0)/2= =5.25+4.67=9.92 kN/m2,
p2=(0.35g+1.50q)/2=4.67 kN/m2 à
gd=p1-p2=5.25 & pd=p1+p2=14.59 kN/m2



γ) Για ωφέλιμο φορτίο q=10.0 kN/m2

p1=5.25+(0.35x5.25+1.5x10.0)/2= =5.25+8.42=13.67 kN/m2

p2=(0.35g+1.50q)/2=8.42 kN/m2 à
gd=p1-p2=5.25 & pd=p1+p2=22.09 kN/m2



 Κάθε πλάκα επιλύεται για δύο είδη στηρίξεων χρησιμοποιώντας τους ανάλογους συντελεστές για



Εικόνα 4.6.4-2



Εικόνα 4.6.4-3




Ο πίνακας b5.2 δίνει για πλάκα s1 (μία πακτωμένη παρυφή, αρθρωτές οι υπόλοιπες τρεις) kx,1=0.453, ky,1=0.547, vx,1=0.738, vy,1=0.631, ενώ ο πίνακας b5.1 δίνει για την πλάκα s1 (αρθρωτές και οι τέσσερις παρυφές) kx,2=0.675, ky,2=0.325, vx,2=vy,2=0.610.

Ροπή στήριξης s1-s2

Η δυσμενέστερη ροπή της στήριξης προκύπτει με τη μέγιστη φόρτιση pd και των δύο πλακών. Τόσο η γεωμετρία όσο και η φόρτιση είναι συμμετρικές, οπότε η στατική λειτουργία των δύο πλακών είναι ακριβώς η ίδια και επομένως η ροπή στήριξης s1-s2 είναι ίση με τη ροπή πάκτωσης κάθε μίας.


α) Για ωφέλιμο φορτίο q= 2.0 kN/m2


β) Για ωφέλιμο φορτίο q= 5.0 kN/m2


γ) Για ωφέλιμο φορτίο q= 10.0 kN/m2


Εικόνα 4.6.4-4



Ροπές ανοιγμάτων

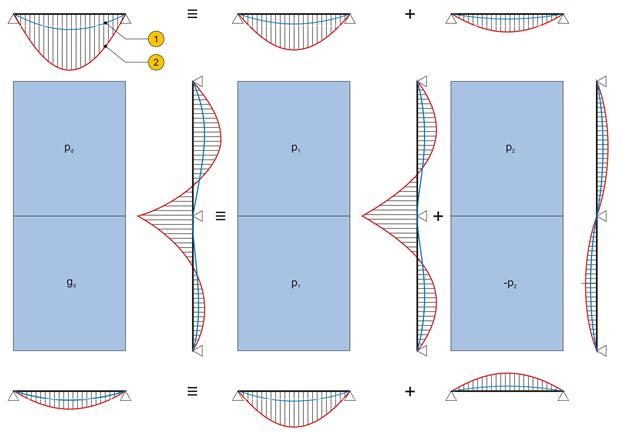

Η μέγιστη ροπή κάθε ανοίγματος προκύπτει με φόρτιση του ενός ανοίγματος με pd και του άλλου με gd. όπως φαίνεται στο πρώτο από τα τρία ακόλουθα σχήματα. Οι φορτίσεις αυτές είναι ισοδύναμες με pd=p1+p2 και gd=p1-p2 αντίστοιχα. Η επίλυση πραγματοποιείται με τις ισοδύναμες φορτίσεις p1 και p2.

Οι πρώτες ισοδύναμες φορτίσεις είναι συμμετρικές, οπότε και οι δύο πλάκες λειτουργούν με τη μία παρυφή πλήρως πακτωμένη και τις τρεις άλλες παρυφές αρθρωτές. Οι δεύτερες ισοδύναμες φορτίσεις είναι αντισυμμετρικές, οπότε και οι δύο πλάκες λειτουργούν με τις τέσσερις παρυφές τους πλήρως αρθρωτές. Επομένως οι 2 επιμέρους επιλύσεις θα είναι ακριβείς, όπως και η συνισταμένη τους.

Φόρτιση άνω πλάκας




1η φόρτιση άνω πλάκας



+

2η φόρτιση άνω πλάκας



Εικόνα 4.6.4-5

Φόρτιση κάτω πλάκας


1η φόρτιση κάτω πλάκας


+

2η φόρτιση κάτω πλάκας




(1) ελαστική γραμμή,‚ (2) διάγραμμα ροπών






Τριέρειστες Πλάκες



Τριέρειστες είναι οι πλάκες που στηρίζονται σε τρεις παρυφές.

Η στατική επίλυση γίνεται με τρόπο ανάλογο αυτού των τετραερείστων πλακών (δηλαδή κάθε πλάκα μεμονωμένα), με τη βοήθεια πινάκων π.χ. του Hahn.

Αντίστοιχοι πίνακες με ελληνικές επεξηγήσεις υπάρχουν στο βιβλίο των Πινάκων με τίτλο “Εφαρμογές Οπλισμένου Σκυροδέματος” (σελίδες 46 έως 51 για τετραέρειστες, 52 έως 59 για τις τριέρειστες και  τις διέρειστες) της σειράς των βιβλίων του Απόστολου Κωνσταντινίδη του 1994.

Οι ροπές κατανέμονται πρακτικά, με την προσεγγιστική μέθοδο της § 4.6.3.3.

Στους πίνακες υποστηρίζονται το καθολικό ομοιόμορφο φορτίο, το συνεχές γραμμικό ομοιόμορφο φορτίο στην ελεύθερη παρυφή και η συνεχής γραμμική ροπή στην ελεύθερη παρυφή.

Μία πλάκα μορφής Γ επιλύεται προσεγγιστικά αναλύοντάς την σε μία τετραέρειστη και μία τριέρειστη, όπως φαίνεται στο σχήμα. Η μέθοδος αυτή προτείνεται από τον Hahn και απαιτεί ιδιαίτερη προσοχή στην όπλιση της πλάκας. Ενδεικτικά αναφέρουμε ότι θα πρέπει να διατάσσονται συνεχείς οπλισμοί και στις κάτω ίνες στο θεωρητικό όριο τετραέρειστης και τριέρειστης πλάκας.



Διέρειστες πλάκες

Διέρειστες είναι οι πλάκες που στηρίζονται σε δύο συνεχόμενες παρυφές.

Για τη στατική επίλυση εφαρμόζεται ότι για τις τετραέρειστες και τις τριέρειστες, με τη βοήθεια πινάκων π.χ. του Stiglat.

Αντίστοιχοι πίνακες με ελληνικές επεξηγήσεις υπάρχουν στο βιβλίο των Πινάκων με τίτλο “Εφαρμογές Οπλισμένου Σκυροδέματος” (σελίδες 46 έως 51 για τετραέρειστες, 52 έως 59 για τις τριέρειστες και  τις διέρειστες) της σειράς των βιβλίων του Απόστολου Κωνσταντινίδη του 1994.

Ιδιαίτερη προσοχή απαιτείται στην κατανομή οπλισμών, η οποία οφείλει να είναι συμβατή με την αντίστοιχη των ροπών.

Στην περιοχή των άκρων, οι διέρειστες πλάκες συμπεριφέρονται πρακτικά ως πρόβολοι (ανάλογα βέβαια με το λόγο ly/lx).

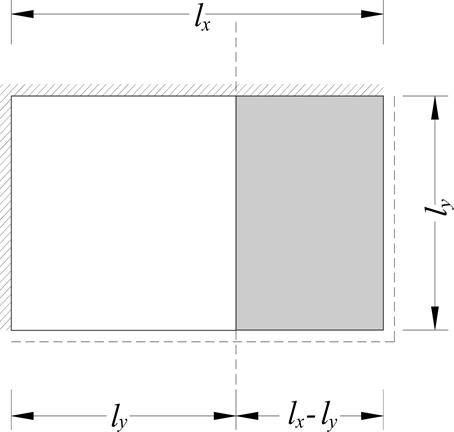

Για παράδειγμα στο σχήμα, το τμήμα της πλάκας με μήκος lx-lσυμπεριφέρεται πρακτικά ως πρόβολος.
